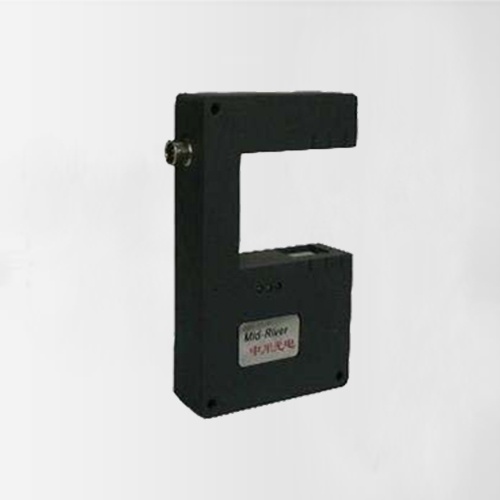

光電糾偏裝置光電糾偏的特點①主要應用于印刷包裝、造紙、薄膜、紡織等行業需要控制卷邊齊整的場合。②內量智能單片機控制。③糾偏響應速度可調節。④帶可提供單電眼或雙電眼糾偏跟蹤。⑤跟線和跟邊自定。

光電糾偏裝置光電糾偏工作原理:由光電檢測開關檢測單邊的位置，以拾取位置偏差信號，再將位置偏差信號進行邏輯運算，產生控制信號，輸出DC24V電壓信號用來驅動外部執行機構，修正物料運行時的蛇型偏差，控制物料直線運動。

運行前準備工作:1.接線：按接線圖的要求將電源，電機，限位開關，光電頭對應接好。2.電機方向極性要正確確定。

3.限位開關控制電機停止方向的確定。4.材料對邊或?qū)€的選擇。5.光電頭的定位，調整。6.動作說明（控制器自動和手動方式的選擇）。7.靈敏度電位器調整。

光電糾偏裝置故障判斷和排除1.電機不轉：打開外殼檢查控制板接線柱，檢查電源和電機接線是否有誤，檢查電源保險，檢查面板控制按鈕是否設定正確。2.光電頭不亮，檢查航空插連接線是否連接正常。3.設定基準找不到，檢查材料對比色差，排除干擾因素。
