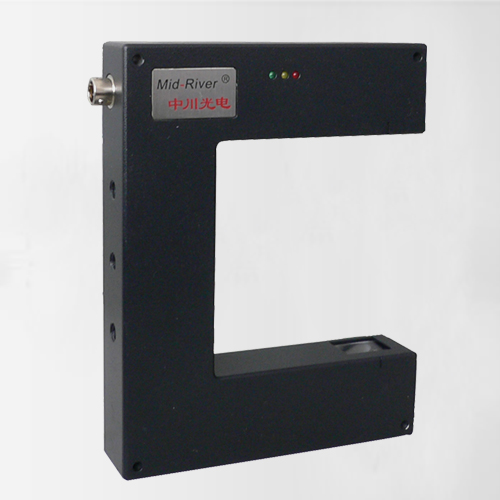

光電糾偏傳感器的工作原理是通過對紅外發射光的阻斷和導通，在紅外接收管感應出的電流變化來實現開和關的判斷。槽型光耦通常也稱作槽式光電開關通常是U型結構，其發射器和接收器分別位于U型槽的兩邊，并形成一光軸，當被檢測物體經過U型槽且阻斷光軸時，光電開關就產生了檢測到的開關量信號。槽式光電開關比較安全可靠的適合檢測高速變化，分辨透明與半透明物體。

對于光電糾偏傳感的選型，需要考慮哪幾方面內容？一、 選型。其選型主要考慮有三點：槽寬要多寬的;分辨率(光縫寬度);固定方式。1、槽寬，檢測物體需通過槽型光耦的槽，才能對紅外光實現阻斷，所以光電傳感器的槽寬要寬于檢測物體，并要有一定的余量，便于安裝。

2、槽型光耦的分辨率，如檢測物是一個齒盤，其齒盤齒的寬度是d，齒盤齒槽的寬度是3，則槽型光耦的光縫寬度要求小于d，且小于f，這樣才能保證能將紅外光有效的阻斷和導通，在滿足上述條件下，選擇光縫寬大的槽型光耦。

3、槽型光耦有帶固定孔和不帶固定空兩種，根據實際情況選擇。4、安裝位置。傳感器安裝時，應使檢測齒盤的外徑超過槽型光耦光軸1-2mm。這樣才能有效阻斷光線。

使用光電傳感器的前端面與被檢測的工件或物體表面必須保持平行，這樣光電傳感器的轉換效率Z高。光電糾偏傳感器必須安裝在沒有強光直接照射處，因強光中的紅外光將影響接收管的正常工作。
