產品簡介:

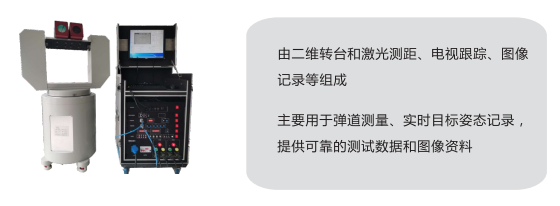

RLK640動態測試系統,采用伺服控制技術和先進的圖像記錄與信息疊加技術,結合激光測距、電視跟蹤,實時獲得目標的方位、俯仰,距離信息,并將這些信息同步疊加在目標圖像上。系統同步記錄這些信息和圖像記錄,從而為后期分析提供數據與圖像對照參考。
產品特點:
1.角度控制精度高:采用伺服控制技術,轉臺控制重復精度優于20^;
2.跟蹤速度快:最高速度100°/s(方位及俯仰);
3.支持多個測試設備:標準光學平板,最大載荷20Kg,可安裝多個測試設備;
4.角度信息實時輸出:方位/俯仰角實時輸出、顯示,供上位機記錄;顯示分辨率1";
5.三種工作模式:手動本地控制、遠程軟件控制、閉環跟蹤控制;
6.使用便捷:簡潔的控制柜與轉臺主體兩部分設計,連接簡單。承重萬向輪,搬運方便;
7.激光測距:配激光測距,獲取目標距離信息。10Km測距能力;
8.電視跟蹤:配可見光電視跟蹤,獲取目標圖像信息,并實現自動跟蹤;
9.圖像記錄與信息疊加:方位/俯仰角度、距離、時間、日期等信息,疊加在圖像上,并記錄;
10.上位機軟件:所有操作,都可采用上位機軟件進行操作控制;
11,同步信息記錄:通過上位機軟件,同步記錄方位/俯仰角度、距離、時間、日期等信息。
硬件功能:
系統包括5個控制器,分別是二維轉臺控制器(4U),水平與俯仰角度數據顯示器(1U),電視跟蹤目標差值解算器(10),圖像記錄與信息疊加控制器(10),激光測距控制器(10).

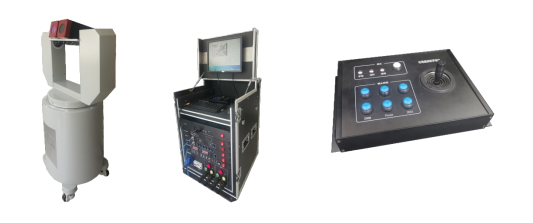

這5個控制器設計安裝在可移動的航空控制柜中。另外,控制柜配置無風扇一體化工業計算機,作為系統上位機。該計算機也安裝在控制柜中。顯示屏設計在控制柜的上翻蓋,使用時翻出即可??刂乒窈娫纯偪刂泼姘?3U)包括總電源開關。該控制柜選用鋁型材??偢叨燃s700mm,方便移動,方便運輸,連線方便。

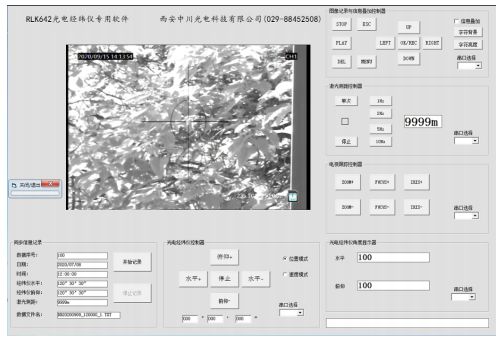

軟件功能:
二維轉臺控制模塊(含水平與俯仰角度顯示模塊)
電視跟蹤控制模塊(變焦、對焦、光圈)
圖像記錄控制模塊(啟動/停止)
激光測距控制模塊(啟動/停止,距離顯示)
系統聯動模塊(同步啟動,信息聯動記錄)

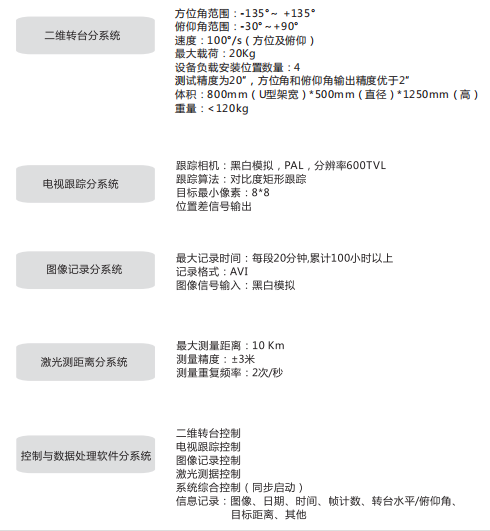

技術指標:
